WST系列-卫生间节水系统



        该产品是利用集中洗漱盥洗槽内的废水通过废水过滤器暂时存储在废水储水箱内待用。废水储水箱排水管路通过若干个三通与其对应的高位水箱内三通阀连接，三通阀的储水管安装执行器，执行器连接红外感应器。待人用厕后控制器依据监测信号及控制逻辑，将工作信号传递给执行器，执行器工作打开高位水箱排水阀门，完成冲洗过程。

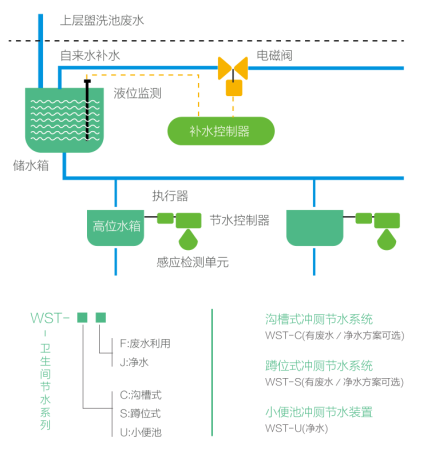

系统原理图

WST-S蹲位式冲厕节水系统

• 概述

蹲位式冲厕节水系统主要由废水储水系统和冲水系统两部分组成，均采用自动控制。废水储水箱安装有水位监测仪，低水位自动补水（净水），高水位时自动排水防止溢出；每个蹲位安装有一套冲水系统，其中主要包含有储水箱、探测器和执行器，各蹲位独立控制，检测到人走后冲水，冲水时间可调（1~60s可调，为出厂前预设定）。

• 主要组成

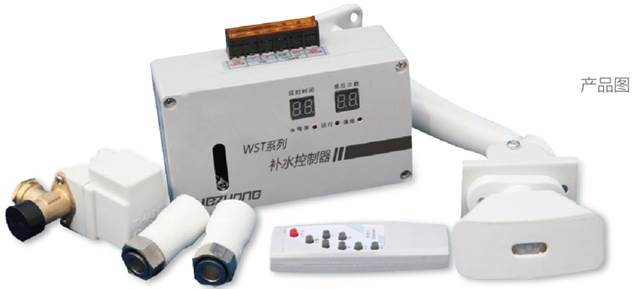

水箱、节水控制器、电磁阀、感应检测单元（含安装支架）、补水控制器（多蹲位共用）等组成。

主要设备参数：

控制器电源：输入AC 220V/输出DC12V

外形尺寸（高*宽*深，mm）：节水/补水控制器140*100*35

人体感应检测距离≤5m；

环境温度：0～45℃

• 功能特点

充分利用废水冲厕，且在废水不够用时自动净水补水

具有自动感应和状态显示功能（排水、补水动作显示；补水超时灯闪烁报警）

可实现人走冲水，无人不冲；

可根据业主需求，调整定制冲水时间（1~60s, 出厂前预设定）；

具有补水防溢流功能；



WST-C沟槽式冲厕节水系统

• 概述

沟槽式冲厕节水系统主要由废水储水系统和冲水系统两部分组成，均采用自动控制。废水储水箱安装有水位监测仪，低水位自动补水（净水），高水位时自动排水防止溢出；冲水系统安装有探测器和执行器，当检测人数达到设定值（1~99）时自动冲水。

• 主要组成

水箱、节水控制器、电磁阀、感应检测单元（含安装支架）、补水控制器、开关电源盒、遥控器（选配）等组成。

• 主要设备参数

控制器电源：输入AC 220V/输出DC12V

外形尺寸（高*宽*深，mm）：补水控制器140*100*35，节水控制器160*90*60

人体感应检测距离≤6m；

环境温度：0～45℃

• 功能特点

充分利用废水冲厕，且在废水不够用时自动净水补水

具有自动感应和状态显示功能（排水、补水动作显示；补水超时灯闪烁报警）

可实现按人次冲水，人次不到不冲；

储水箱体采用全封闭结构，上排水技术，免维护；

可根据需求对参数设定（包括人数1~99人、冲水时间1~99秒）；

具有强制排水、补水，防溢流功能；



WST-U小便池（沟槽式）冲厕节水装置（净水）

• 概述

小便池冲厕节水装置利用净水直接冲厕，目前有两种产品。第一种是人来不冲，人走延时冲水；第二种是人来小冲一次，人走延时冲水。

• 主要组成

节水控制器、电磁阀、感应检测单元（含安装支架）等组成。

• 主要设备参数：

控制器电源：输入AC 220V/输出DC12V

外形尺寸（高*宽*深，mm）：节水控制器140*100*35

人体感应检测距离≤6m；

环境温度：0～45℃

• 功能特点

具有自动感应和状态显示功能（排水动作显示）

可实现人来小冲(可选)、人走冲水、无人不冲；

可根据业主需求，调整定制冲水时间长短（0~60s）；
