Vigilohm绝缘监测系统

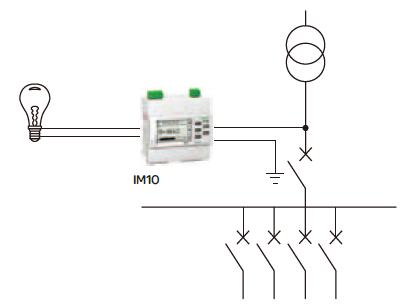

基本型解决方案：

小电网 / 独立电网



安装简单易用

>> 变压器确保IT系统绝缘，其中性点不接地

>> IMD (IM9 或IM10)可检测第一次故障：

- 通常由所监测的电网供电

- 连接至中性点(或者到一相)与地极之间

- 需要设置的是故障阈值

- 提供一个继电器输出以产生灯光和声音报警

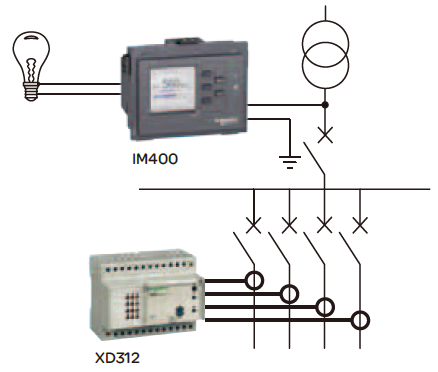

具有多个馈线的电网



分支监测和故障定位

装置结构简单易用，没有复杂模块的连接。IMD(IM400) 注入2.5 Hz的交流信号，以测量系统的电阻(R)和电容(C)值。

当IM400指示故障时，维护人员必须能够定位和排除故障。在系统连续工作时，不能通过让断路器跳闸来查找故障位置。

XD312模块测量每个电路中的2.5 Hz信号，并将它同设定阈值比较，便能够在不中断系统运行的情况下定位故障

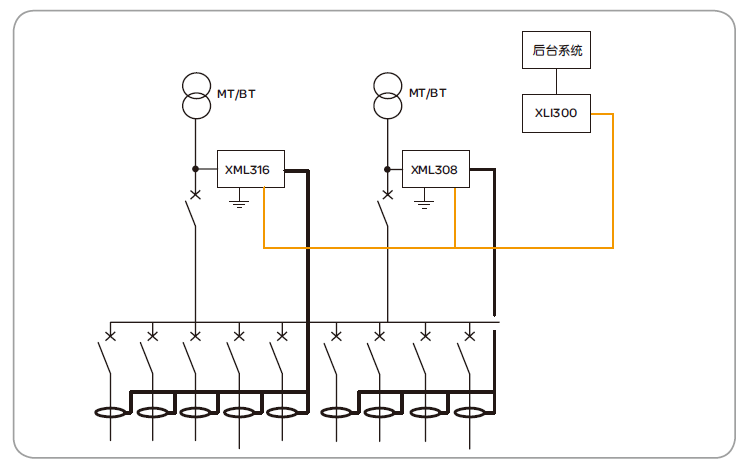

高级型解决方案



各个馈线测量

在该结构中，XML 系列产品提供IMD功能和各个馈线测量功能。

所有的测量和带有时间标记的报警都可以通过上位机获取。

XLI300系列产品提供通信接口。

该解决方案也可同XD系列产品的故障定位组合，从而可以进行故障定位。
